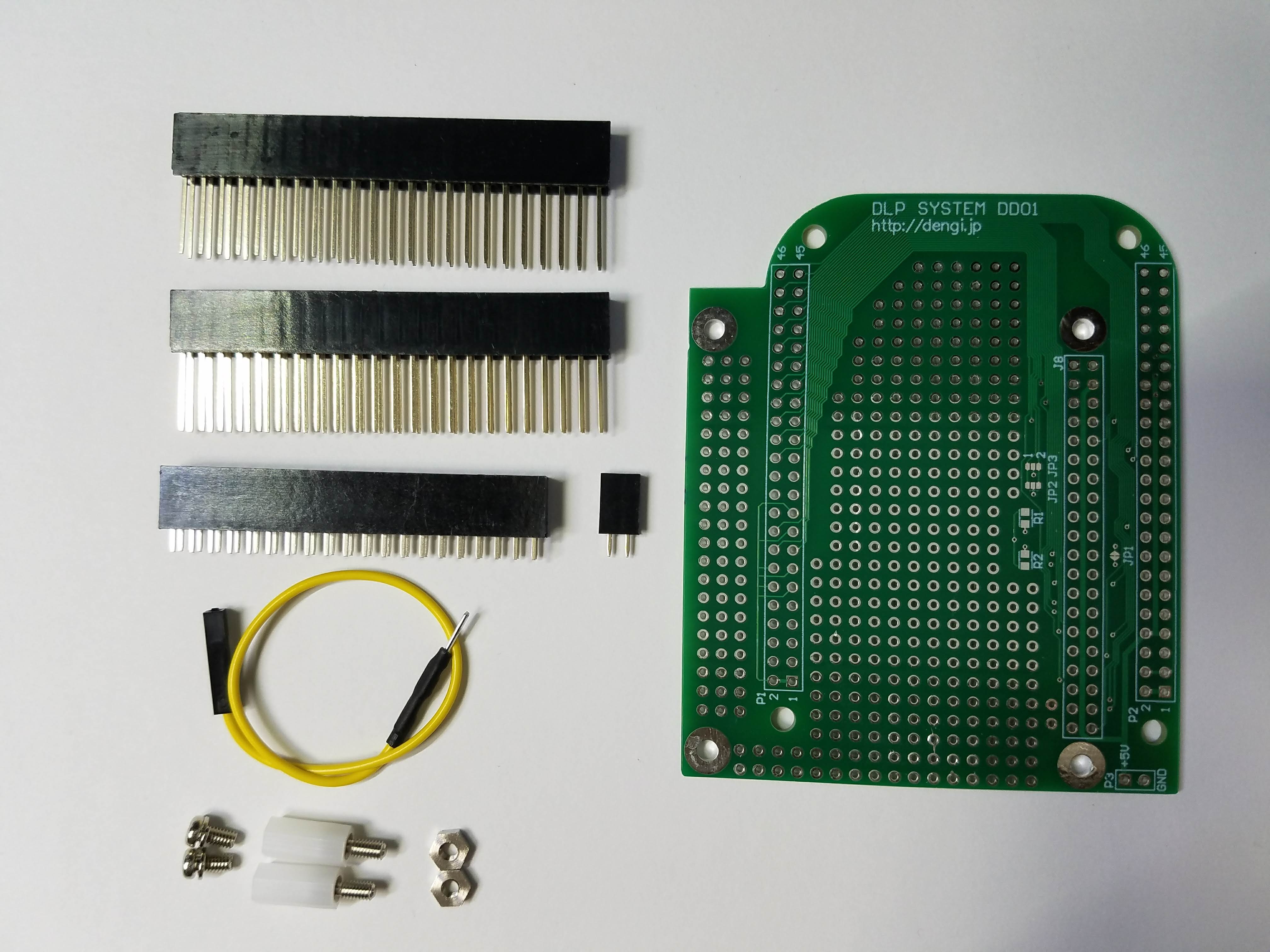

DLP(DLPDLCR2000EVM)用RaspberryPiインターフェースボード

20180615_144129

 本インターフェースボードはTEXAS INSTRUMENTS社のプロジェクタ(DLP)評価ボードをRaspberryPiで動作させるためのインターフェースボードです。
プロジェクタ(DLP)評価ボードはBeagleBoneBlack用に設計されていますが、BeagleBoneBlackがあまり一般的でない事、RaspberryPiが幅広く利用されている事よりRaspberryPiで使用出来るインターフェースボードとしています。
RaspberryPiを使ったプレゼン、動画再生等に使用出来ます。

2018年06月18日

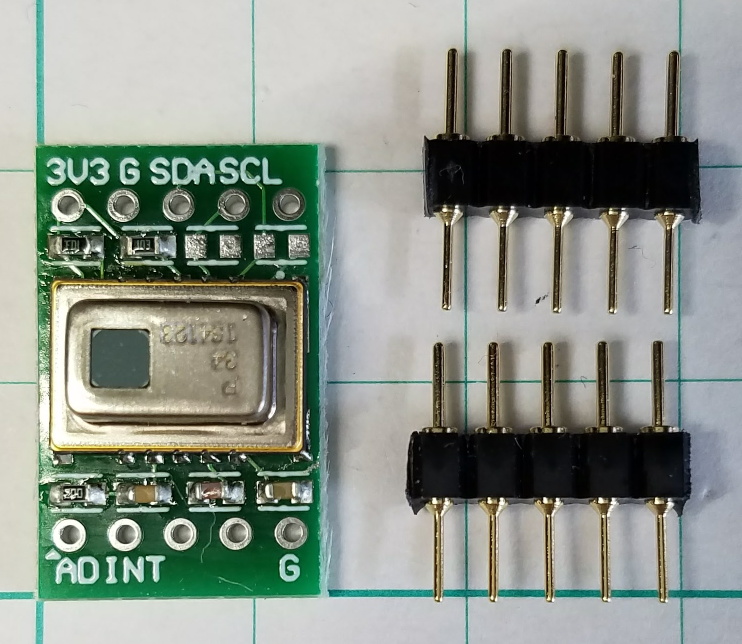

赤外線サーモ・カメラ・モジュール(AMG8834) ROBOBA054-1

AMG88_MODULE_R1

赤外線アレイ・センサー AMG8834(パナソニック)を搭載したセンサーモジュールです。
8X8(64画素)で温度分布を検出出来ます。
トランジスタ技術2018年3月号(特集:AI電脳製作)の付録基板に搭載可能です。

2018年02月14日

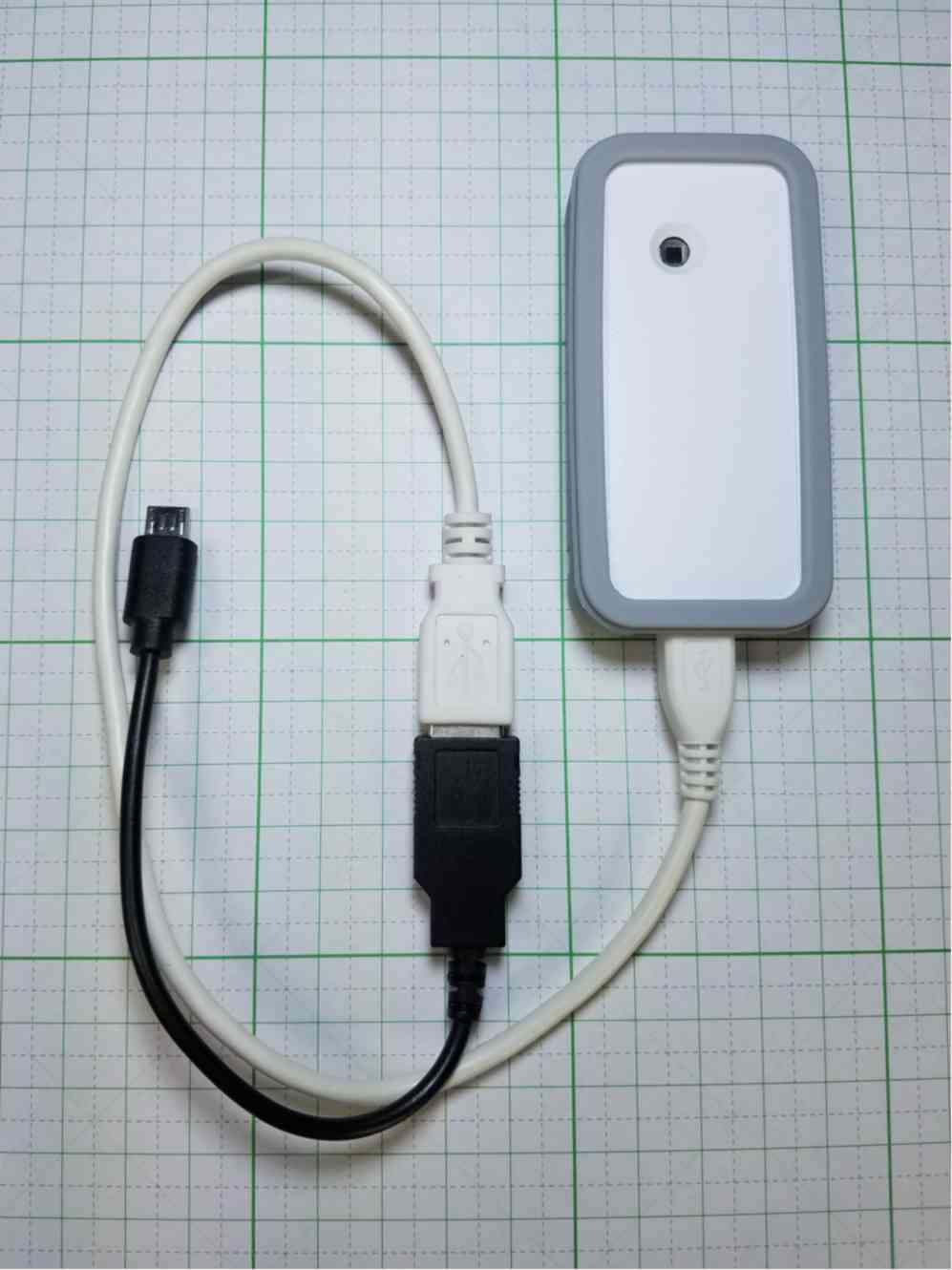

簡易サーモグラフィー DT02

DT02_lo

簡易サーモグラフィー用温度センサーです。
お手持ちのAndroid端末に接続すると簡易サーモグラフィーとなります。
小型軽量ですので何処へでも持ち歩け、現場の機械などの故障発熱箇所を簡単に確認出来ます。
センサーをAndroid端末のカメラ近くにセットする事で温度分布画像とカメラ画像を重ね合わせ出来ますので、発熱箇所が分かりやすくなります。



2017年11月27日

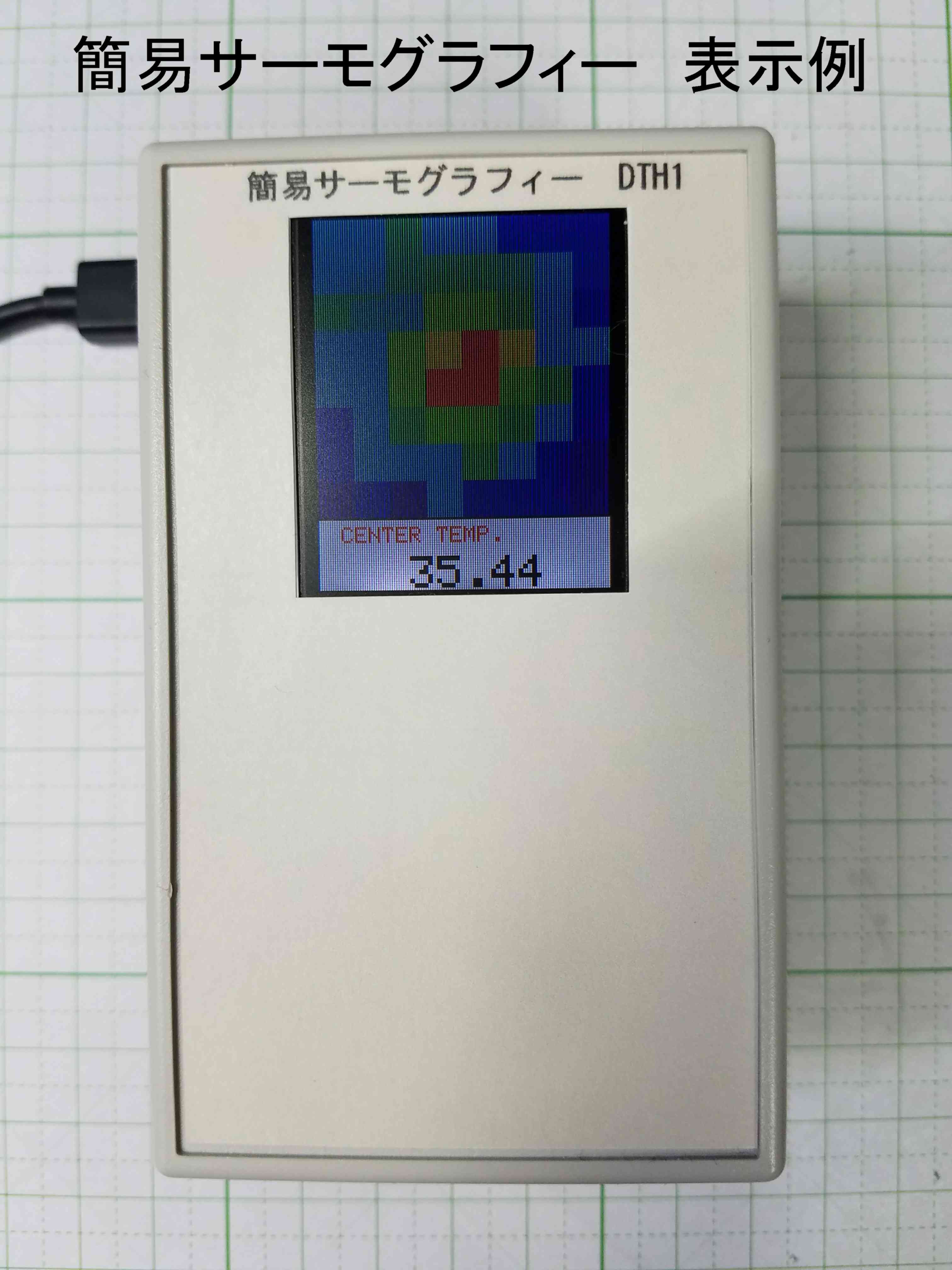

簡易サーモグラフィー DTH1

hyouji3



Panasonic製 赤外線アレイセンサ Grid-EYE 高性能タイプ / AMG8834を使用した非接触温度センサーを使用した簡易のサーモグラフィーです。
画素数64(縦8、横8のマトリックス) 高性能タイプ ローゲイン センサーを使用し、最大1m離れた0℃~+100℃に反応します。
検出した温度の最低値から最高値を青色から赤色に変換してLCDで表示しますので、発熱部分などを視覚的に判断出来ます。
また、中心部分の温度を表示しますので、温度の高い所をLCD画面中心に合わせる事により概略の温度が分かります。
現場機械の故障診断などで異常発熱箇所の確認などに応用できます。
2017年11月27日

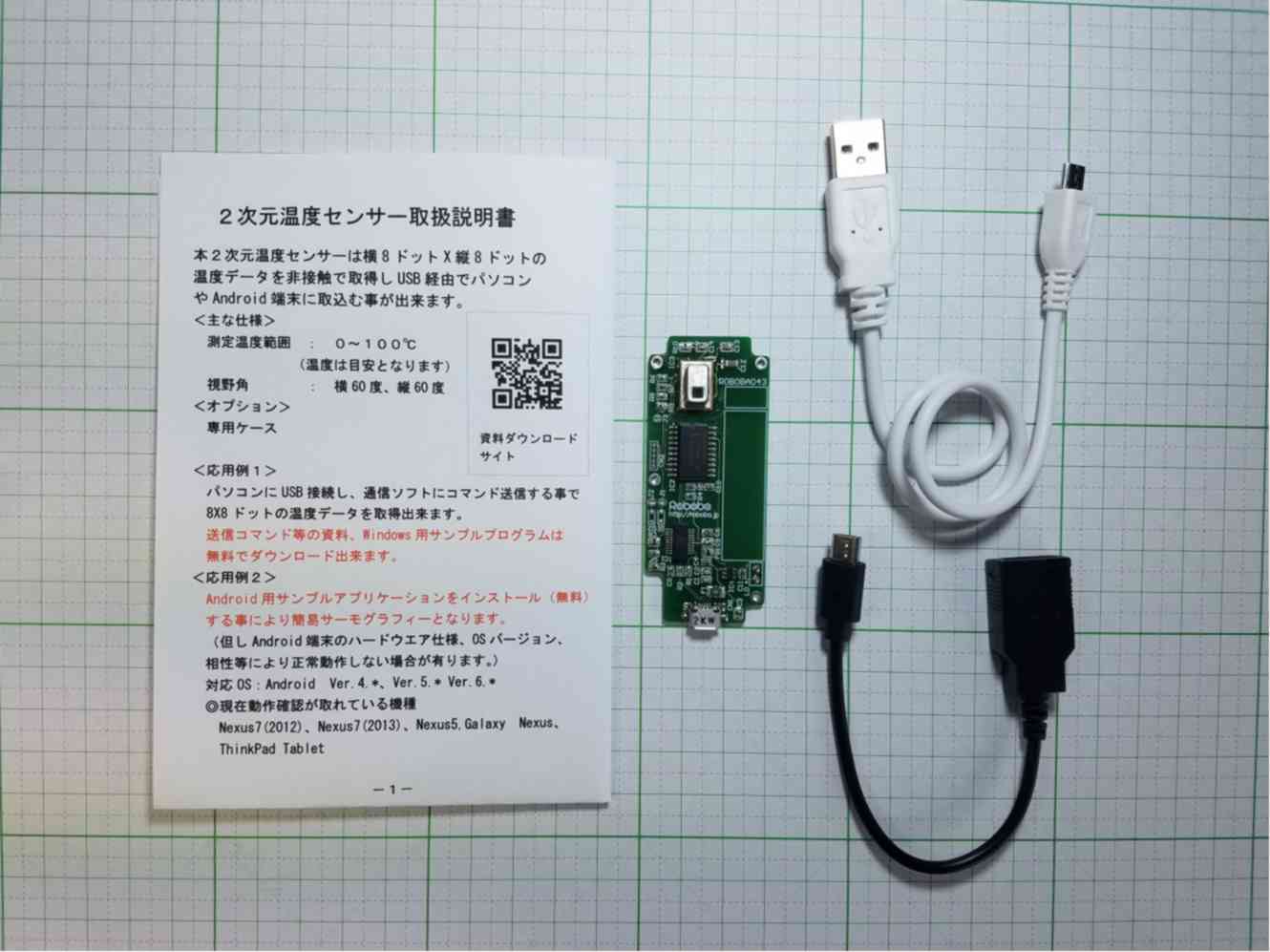

2次元温度センサー USBインターフェースタイプ(ROBOBA043)

ROBOBA043_lo

Panasonic製 赤外線アレイセンサ Grid-EYE 高性能タイプ / AMG8834を使用した非接触温度センサーです。
画素数64(縦8、横8のマトリックス) 高性能タイプ ローゲイン センサーを使用し、最大7m離れた0℃〜+100℃の検出が出来ます。
インターフェースはマイクロ B USBタイプです。
Android端末用簡易サーモグラフィーアプリを無料ダウンロード頂けます。
パソコン用ツールもダウンロード頂けます。
オプションの専用ケースが有ります。



2017年05月07日

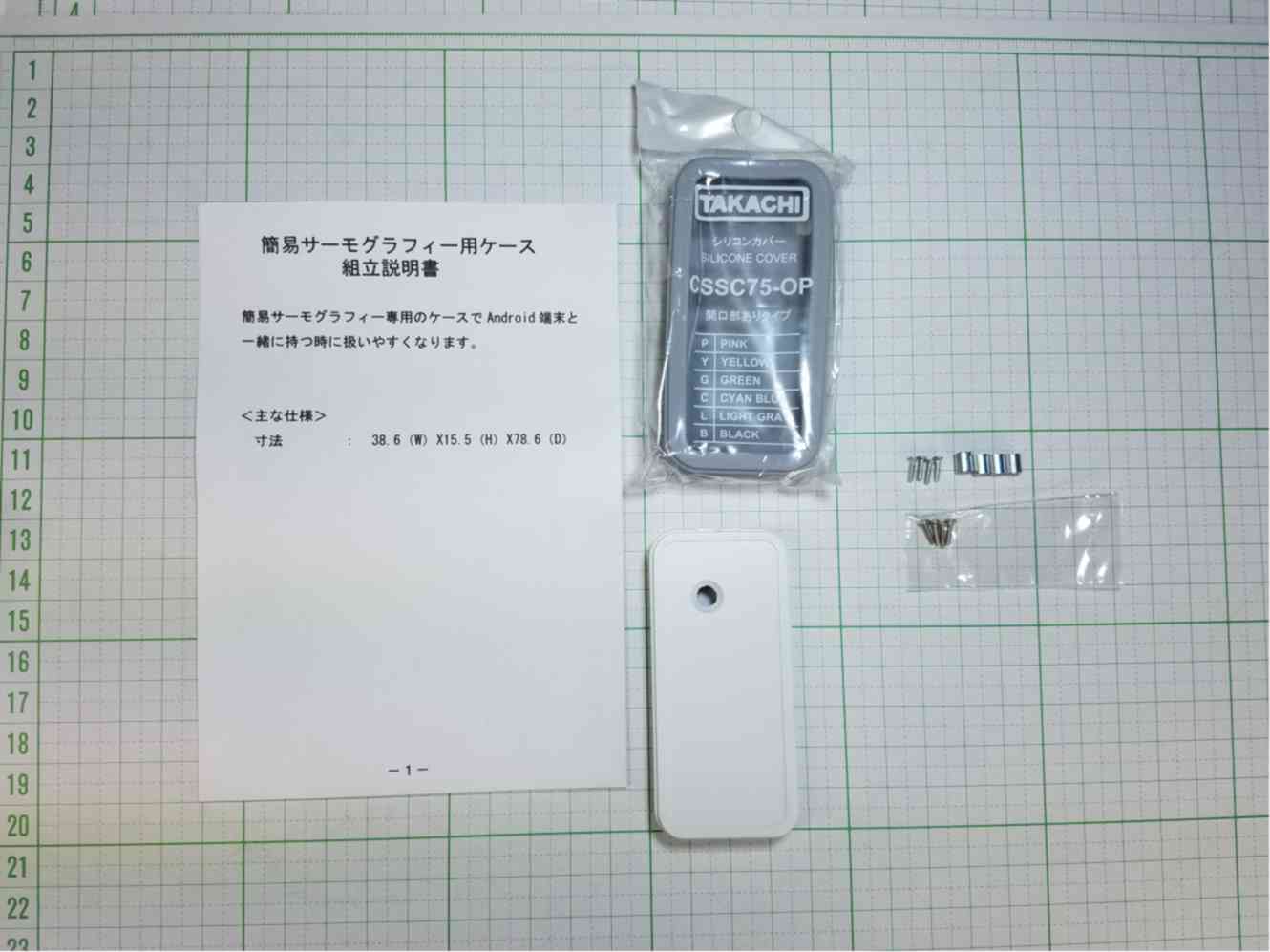

2次元温度センサー USBインターフェースタイプ(ROBOBA043)専用ケース

ROBOBA043case_lo

2次元温度センサー USBインターフェースタイプ(ROBOBA043)専用のケースです。
Android端末用専用アプリを使って簡易サーモグラフィーとして使う時、Android端末と一緒に持て、扱いやすくなります。
2次元温度センサー USBインターフェースタイプ(ROBOBA043)は付属しません。
ケースは穴加工済みです。
シリコンカバー、基板スペーサー、基板取付ビス、ケース蓋ビスが付属しています。
サイズ : 39(W)X79(H)



2017年05月06日

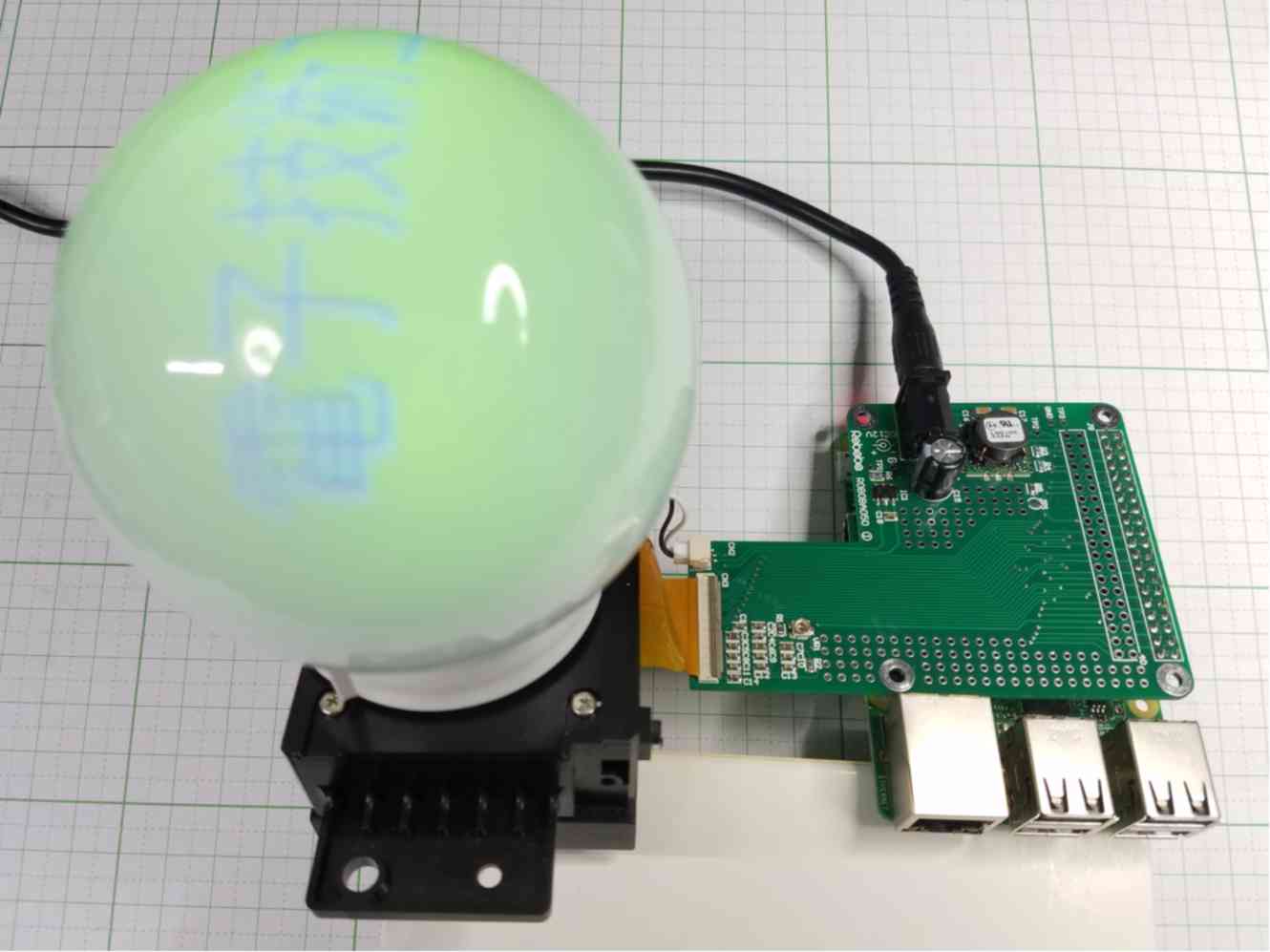

ドーム型スクリーン用カラー液晶プロジェクタ ラズベリー・パイ インターフェース基板 ROBOBA050

ROBOBA050_lo

本基板は秋月電子通商で販売しているドーム型スクリーン用カラー液晶プロジェクタをラズベリー・パイで動作させるためのインターフェース基板です。
半田付けが難しい表面実装部品は半田付けしています。また、ラズベリー・パイとの接続コネクタ、電源コネクタ、電解コンデンサーは付属しており、お客様に半田付け頂く必要が有ります。
その他、動作させるのにドーム型スクリーン用カラー液晶プロジェクタ、球形スクリーン、ラズベリー・パイ3、又はラズベリー・パイZERO、DC12V2A ACアダプタ、スペーサー、ネジ類等を用意頂く必要が有ります。(詳細は「基板組み立て説明書」をダウンロードし、参照ください。)



2017年05月05日

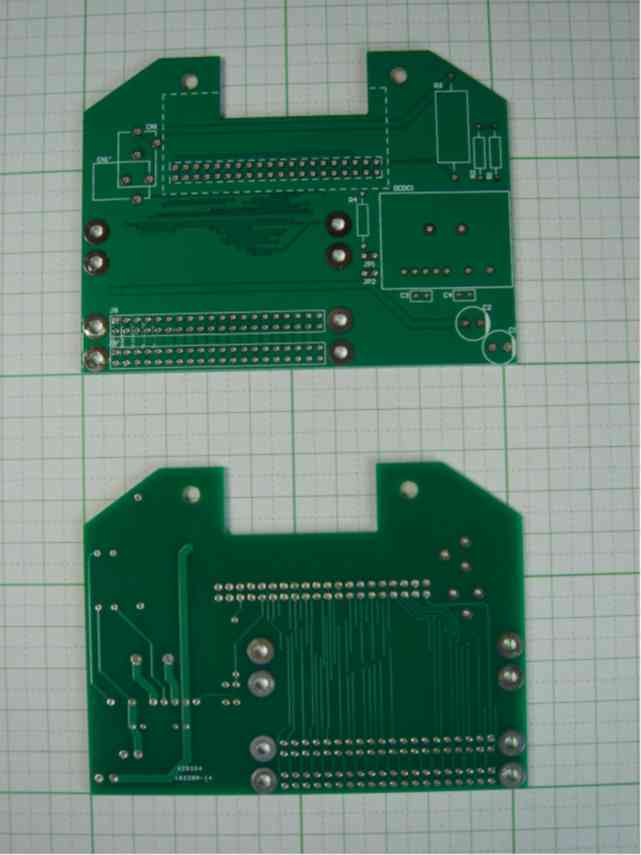

ドーム型スクリーン用カラー液晶プロジェクタ ラズベリー・パイ インターフェース基板 ROBOBA050-3

ROBOBA050-3_lo

本基板は秋月電子通商で販売しているドーム型スクリーン用カラー液晶プロジェクタをラズベリー・パイで動作させるためのインターフェース基板(生基板)です。
基板に実装する部品は全てDIP部品を使用するため、はんだ付けが容易です。また、使用部品は全て秋月電子通商で販売している部品を使用していますので、ドーム型スクリーン用カラー液晶プロジェクタを購入する時に他の部品も併せて購入する事が出来ます。
使用可能なラズベリー・パイはラズベリー・パイ3とラズベリー・パイ ゼロです。
ラズベリー・パイのプログラムはイメージファイルを公開していますので、マイクロSDカードに書き込んで、すぐに動作させることが出来ます。
Windows用のユーティリティを用意していますので、表示文字の変更、サイズ変更、スクロール、回転等の効果、画像表示等が可能です。(ユーティリティを使用するにはLAN接続が必要です。ラズベリー・パイ3を使用の場合は2017年5月1日公開のイメージファイルを使用する事によりパソコンのWiFiで直接接続して遠隔で設定出来ます。)



2017年05月04日

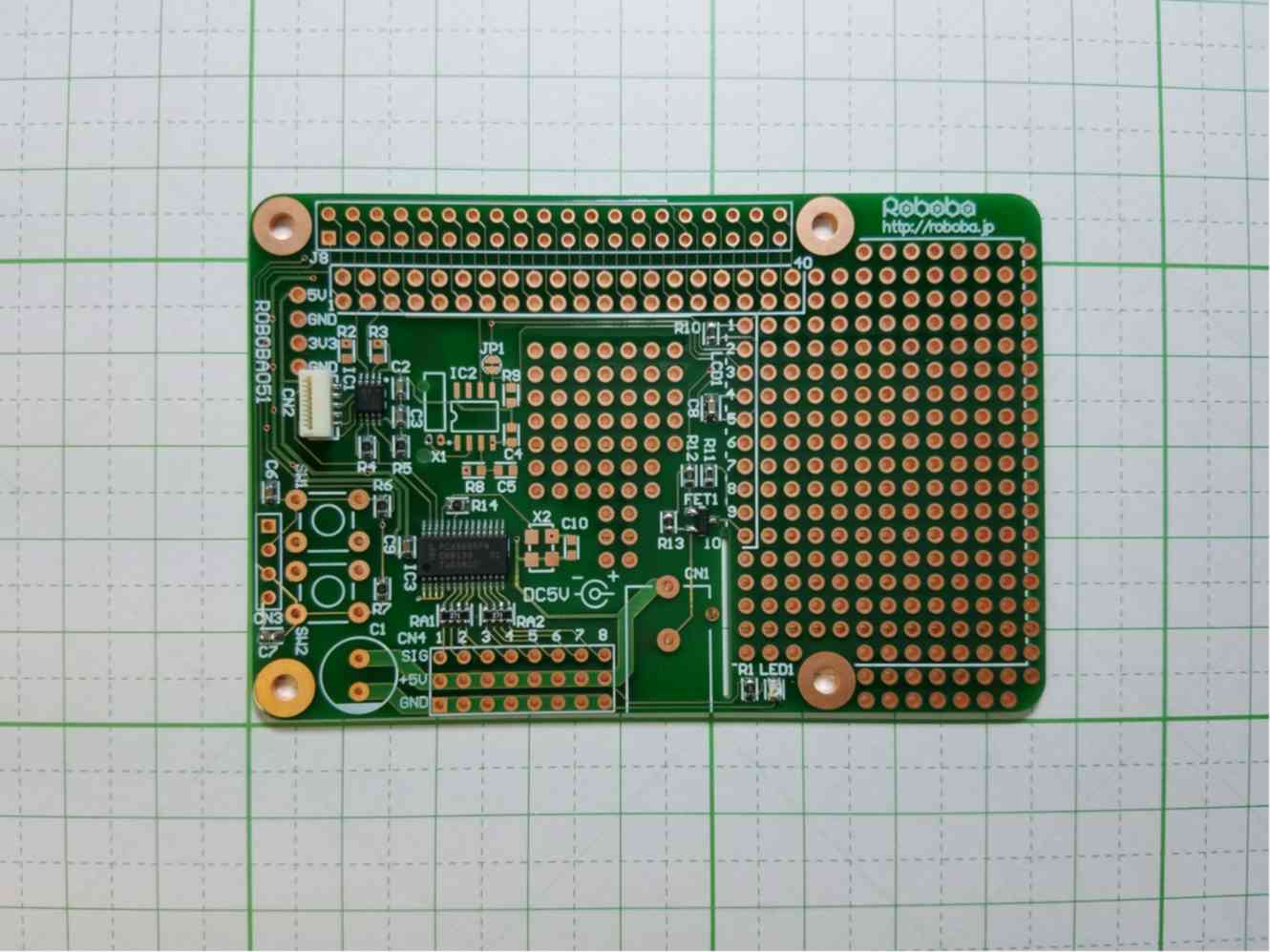

ラズベリー・パイ用I2Cインターフェース基板 ROBOBA051

ROBOBA051_lo

トランジスタ技術 2017年4月号 IoT 製作コーナー「ド真ん中撮影! ロボット・アーム・カメラ「Pi蛇の眼」」で紹介された Raspberry Pi 用 I2C インターフェース拡張基板 です。
2次元温度センサー(ROBOBA041)を接続でき、Raspberry Piでデータ取得する事が出来ます。
またサーボモータやLCDを接続する事が出来ます。
本基板は表面実装部品のみ実装しています。コネクター、LCD等は取扱説明書を参照して必要部品をご用意ください。
取扱説明書、回路図、サンプルプログラム等、ダウンロード頂けます。

2017年05月03日

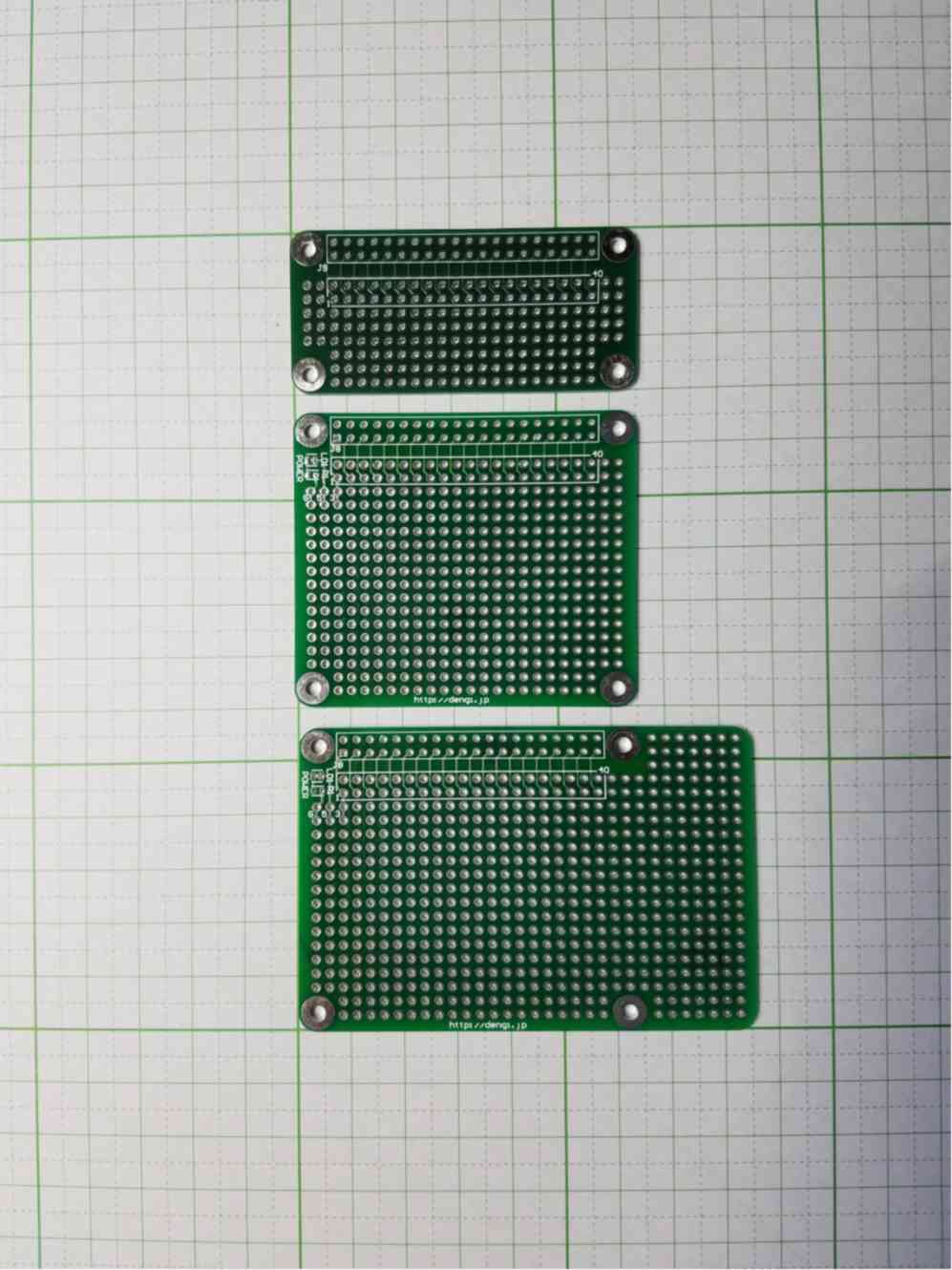

ラズベリー・パイ用ユニバーサル基板 3種類セット

RASPI_PCB_lo

ラズベリー・パイ 2 MODEL B 、ラズベリー・パイ 3 MODEL B 、ラズベリー・パイ Zero 等の 40PIN GPIOコネクタを介して周辺回路を実装するためのユニバーサル基板です。
ラズベリー・パイ 2 MODEL B 、ラズベリー・パイ 3 MODEL B の取付穴に合わせた大基板、中基板とラズベリー・パイ Zeroの取付穴に合わせた小基板の3種類がセットとなっています。
大基板はスタッキングコネクタに背高タイプを使用し、基板用スペーサーに16mmを使用する事でUSB,LANコネクタの上のスペースまで使用できます。(基板裏面の絶縁は適宜行う必要が有ります)中基板はスタッキングコネクタに一般品を使用し、基板用スペーサーに11mmを使用する事によりスタッキングの高さを抑えられます。小基板はラズベリー・パイ Zeroの外形に合わせています。

2017年05月02日

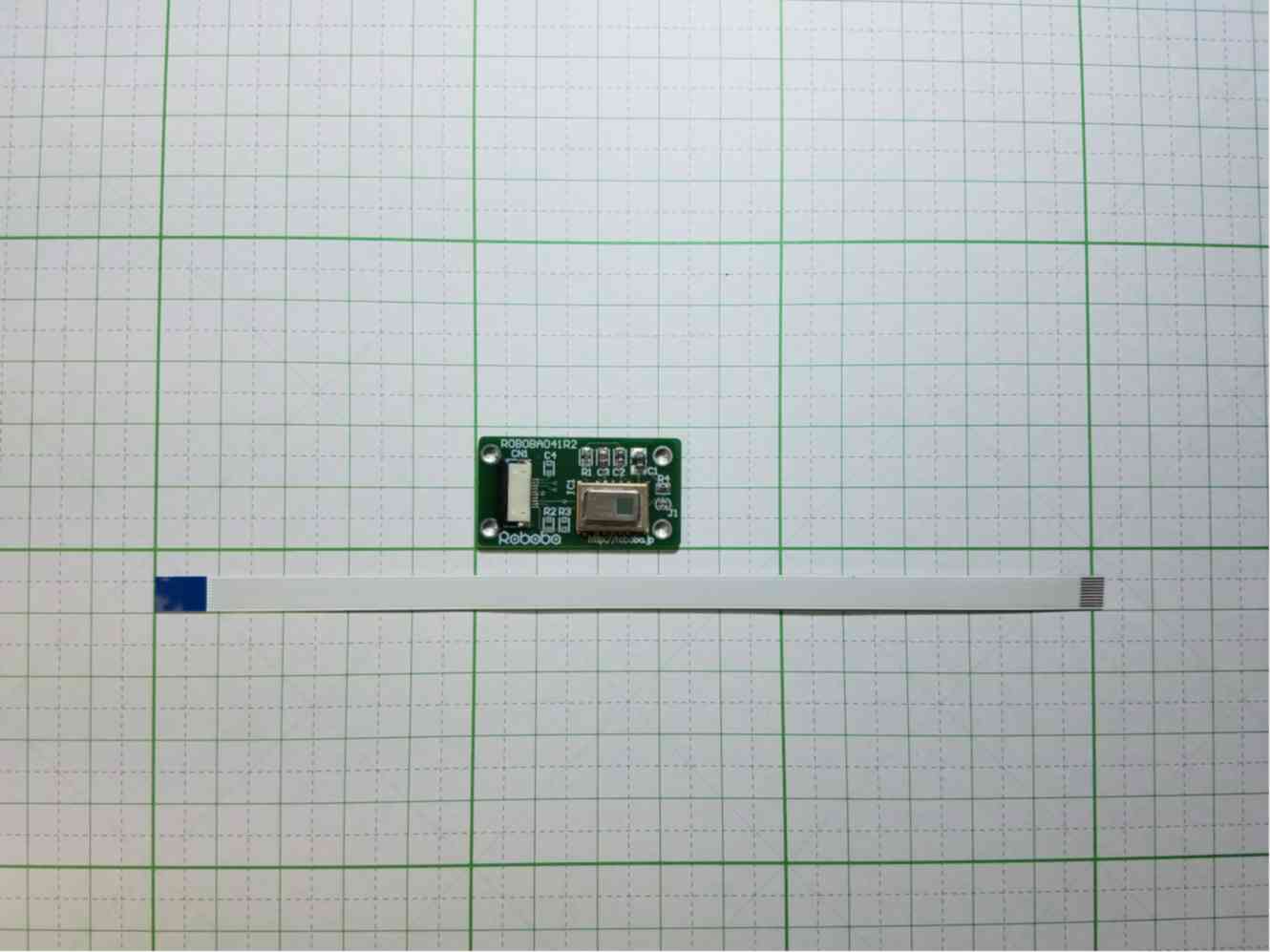

2次元温度センサー I2Cインターフェースタイプ ROBOBA041 (AMG8834使用)

ROBOBA041_lo

Panasonic製 赤外線アレイセンサ Grid-EYE 高性能タイプ / AMG8834を使用した非接触温度センサーです。
画素数64(縦8、横8のマトリックス) 高性能タイプ ローゲイン センサーを使用し、最大7m離れたー20℃〜+100℃の検出が出来ます。
インターフェースはI2Cです。
構成は2次元温度センサー基板1式+FFCケーブル(10P 0.5mmピッチ 約15cm)です。
トランジスター技術2017年4月、5月号にこのセンサーを使用した製作記事が掲載されています。
ROBOBA046又はROBOBA051基板を使用する事によりラズベリー・パイに接続する事が出来ます。



2017年05月01日
